Эта часть урока посвящена изложению материала отом, как импортировать модель Revit в 3D Max. От пользователя требуется небольшое знание программы Revit и уверенное обращение с 3D Max.
— Необходимо войти в 3D вид в Revit.

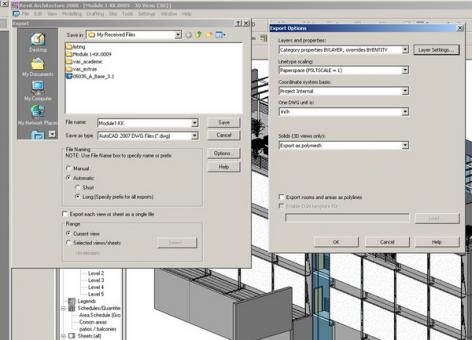

— Экспортируйте сцену как формат AutoCAD DWG
a. В Revit
FileExportCAD Format
b. В3D Max

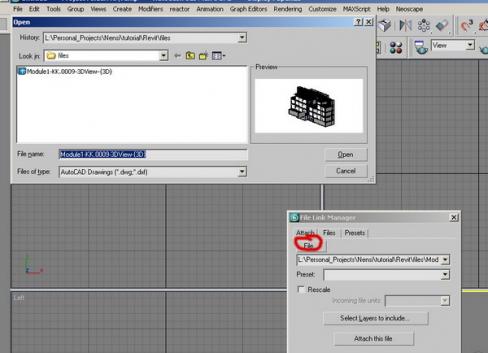

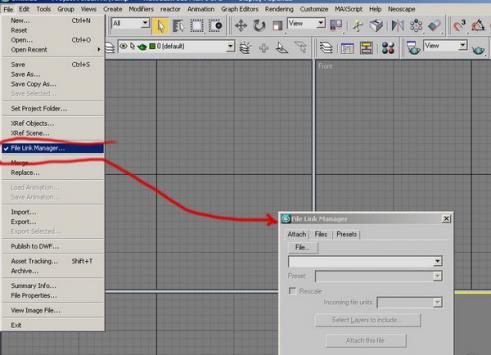

Привязывание фала — Лучшим способом привлечения в работу 3D max AutoCAD DWG файлов, является привязывание при помощи File Linking Manager.
Если оригинальный файл Revit имеет другую систему измерения, вы можете отметить галочку «Rescale» и выбрать из выпадающего меню дюймы (inches).

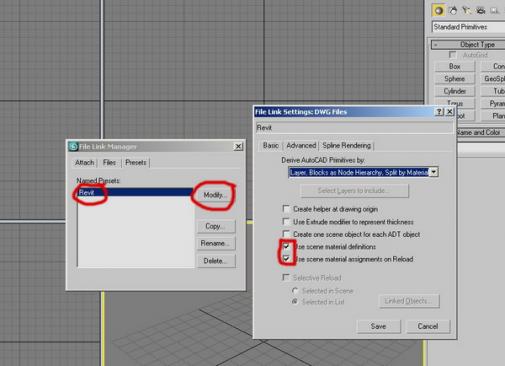

В диалоговом окне уже присутствует готовый пресет для Revit.
Отметьте «Use scene material assignment on Reload» если вы хотите импортировать и назначенные в Revit материалы.
Если же хотите назначить новые материалы оставьте данный параметр не отмеченным.
Мы привязали модель в 3D max.

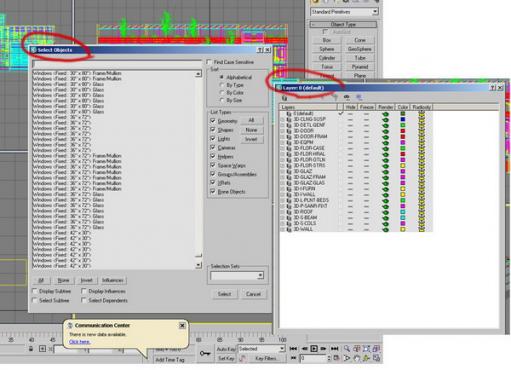

Слои и названия объектов сохранятся, так что все останется в организованном виде.
Вы всегда можете открыть File Link Manager и перезагрузить файл в 3D max. Если вы уже применили новые материалы в 3D Max, то они все равно сохранятся, так что мы ничего не потеряем.

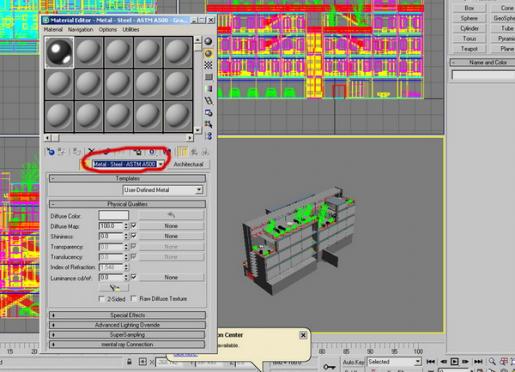

Также сохранятся и материалы в Revit, как и их качество и названия.
Все установленные камеры так же будут включены в сцену.
Файл готов к установке освещения и визуализации.
