Здравствуйте! я(Maik) сегодня расскажу, как нам с вами смоделировать низко полигональный домик (low-poli)
не буду говорить что лучше, и как лучше, моделировать объект. Каждый выбирает для себя удобный способ моделирование
итак начнем: первое что нужно сделать это включить макс и создать бокс-box с такими параметрами
- Length:159,146
- Width:138,917
- Height:13,396
- Length segs:1
- Width segs:1
- Height segs:2
Далее конвертируйте бокс в Editable poli выделите верхний полигон бокса и примените slice plane
поверните slice plane по оси Y, на 90 и создайте линии как показана на рисунке 1
нажатием кнопки slice, далее не отключая slice plane, поверните его на 90 по оси Z и снова нажмите slice. Тем самым закончив подготовку подпорок — рисунок 2
Далее выделите полигоны как показано на рисунке 3
примените к ним Bevel и установите такое, значении параметров
- Height:6,364
- Outline Amount: -1,47
- bevel type: group
нажмите ок.и не отключая выделение полигонов примените ещё Extrude c параметрами
- Extrusion Height: 67,47
остальные настройки по умолчанию нажав «ок», снова включите Bevel и настройте параметры
- Height: 7,51
- Outline Amound: 2,205

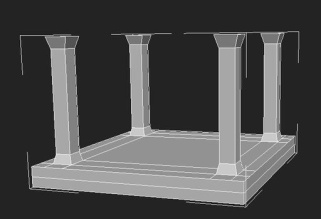

остальные настройки по умолчанию и в результате выше перечисленных действий получится у вас должно следующие, рисунок 4

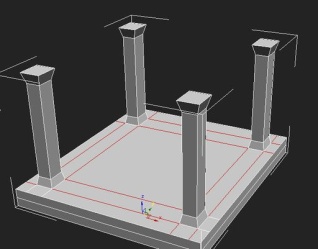

Далее удаляем линии, для чего выделив так как показано на рисунке 5 нажмите кнопку remove

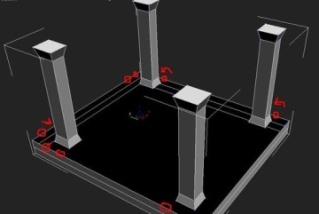

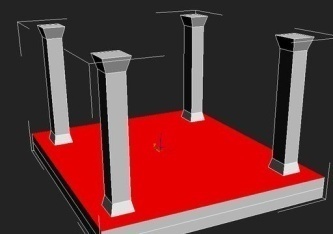

если все, линии не удаляются, удалите полигон так как показано на рисунки 6
и создайте новый в том месте где удалили инструментом create, не забывайте удалять вершины которые нам не нужны инструментом remove рисунок 6

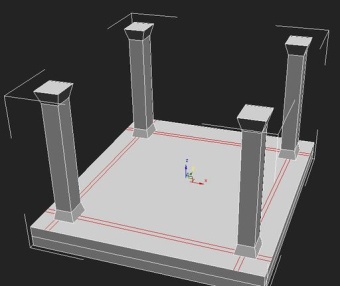

вот что должно получится рисунок 7

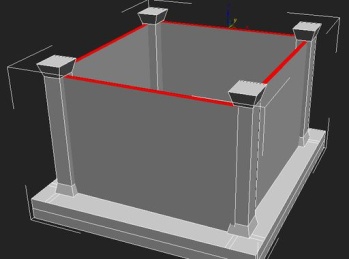

Далее создайте и вытяните линии аналогичным способом инструментом slice plane и Extrude, как показано на рисунках 8–9

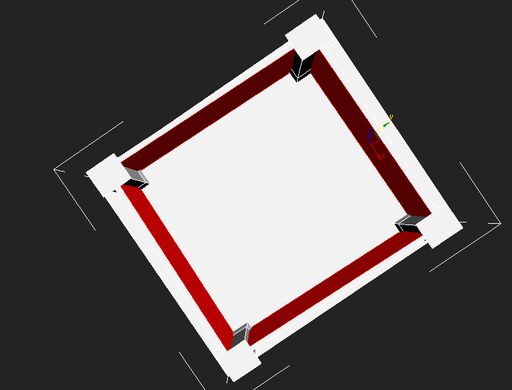

Далее удалите полигоны рисунок 10
и ещё одно, не забудьте удалить полигон с низу дома.
Далее создадим лестницу для чего выделите полигон, как на рисунке 11 и применяем slice plane двигая slice plane по оси Y и Z как нам требуется
Далее выделяем ту область что создали. И добавляем линии (slice) рисунок 12
Далее выделяйте полигоны и инструментом Extrude по порядку. выдавливаем, начнём с первого тот что с низу
вот параметры всех 6 полигонов начиная с 1
- 1: 41,862
- 2: 35,476
- 3: 30,064
- 4: 22,605
- 5: 16,262
- 6: 8,604

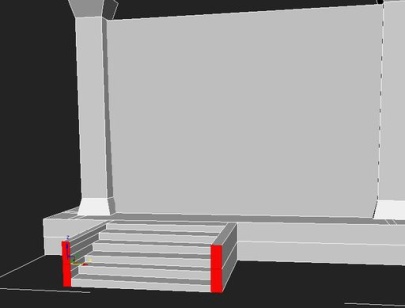

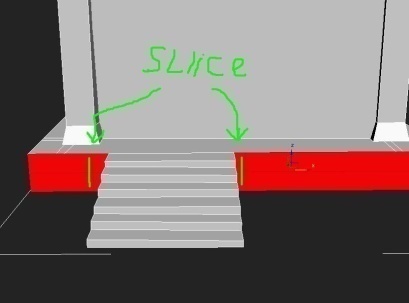

далее выделите полигон и добавьте линии. Рисунок 13
Дальше выделяем полигоны и выдавливаем инструментом Extrude рисунок 14
- параметры» 42,06
- Extrusion type: group
