Приступаем. Перейдём на боковой вид и создадим простенький сплайн: начальная точка совпадает с задней кромкой крыла, вторая – передняя кромка, и в заключение – замкнуть (close) сплайн. Выделяем вторую точку и преобразуем её тип с «Corner» на «Bezier» и получаем некоторый контур, который надо отрегулировать по высоте.
Изменим настройки сплайна: нас интересует значение опции Interpolation steps. Её следует выставить равной 3 или 4 (надо не забывать об ограничениях на количество полигонов в задании).
Далее, очевидно, выдавливание с использованием стандартного Extrude (в настройках: segments (количество сегментов) следует установить на 1, а в разделе capping снять флаги установки начальных и конечных граней (Cap Start и Cap End)). Потом применим FFD2x2x2 и подгоним наше «крыло» под изображение проекции.
Совершенно аналогично делаем хвостовое оперение и киль. Можно даже применить уже готовый объект крыла и его модифицировать с помощью того же FDD. Но хвост должен точно совпадать с осью симметрии и быть симметричным относительно неё – это важно!
Теперь приступим к двигателям. Тут уж начинается полный произвол: можно моделировать и из какого-нибудь примитива и путём задания отдельных точек и применить свои феноменальные (или в моём случае – не очень) познания в полигональном или сплайновом моделировании. Я выбрал третий вариант.
Во фронтальной проекции создаём некое подобие переднего воздухозаборника, используя Editable Mesh. После чего выбираем боковые грани и оттаскиваем их назад с зажатым shift’ом. При этом несколько корректируем масштаб для создания образа нашей турбины. Делаем 3-4 сегмента на всю длину двигателя. Используем Cap Holes для закрытия задней стенки. Выберем переднюю и заднюю стенки и с помощью инструмента Extrude вдавим полигоны вовнутрь. Но тут необходимо проверить, выбрано ли в группе Normal пункт local. В противном случае (Group) может получиться любая гадость, но только не то, что вы хотите.
Можно довести до лёгкого блеска модель, побаловавшись немного с инструментом Chamfer. Но не будем забывать, что у нас не так много времени.

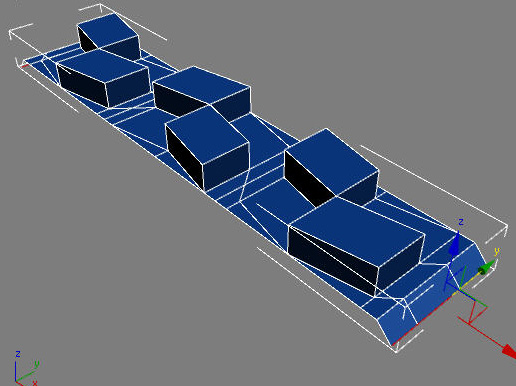

Дабы окончательно разобраться с крыльями необходимо смоделить блоки на концах несущих поверхностей. Очевидно, что там расположены посадочные воздушные тормоза, блоки РЭБ (радиоэлектронной борьбы) и, наверное ещё что-то – я не слишком большой специалист в вопросах военной авиации. Но для чего бы эти «коробки» не предназначались, большой проблемы в их моделировании я не вижу. Создаём очередной «Box» на виде сверху. Количество сегментов по ширине – 3. Выбираем все передние вершины и нажимаем Collapse. Попарно коллапсируем и задние вершины. Далее просто подгоняем размеры под требуемые по оригиналу. Получиться должно примерно следующее:
С крыльями закончено, надо приниматься за следующие элементы.
