Моделирование

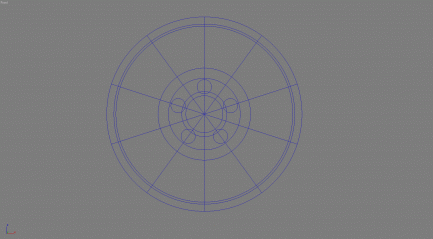

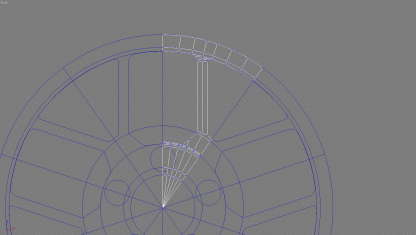

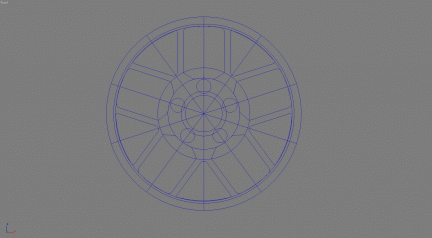

Я начал с того, что сделал шаблонные сплайны: сначала 10 лучевую звезду

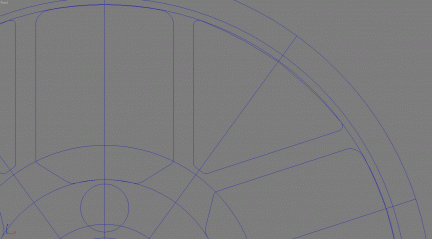

… Затем добавочные окружности для каждой грани обода: центральных болтов, центральной крышки, центральной части, которая идет внутрь и плоскости снаружи ее.

Затем нарисовал шаблонные линии для «вилок», они не очень аккуратные, но я уже знал, что не буду делать точную копию шаблонного фото в любом случае.

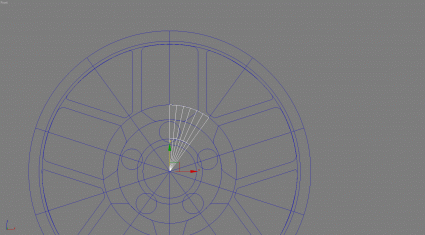

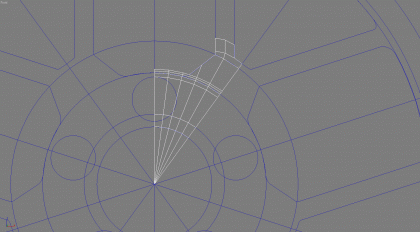

Настоящее моделирование начинается здесь. Я создал цилиндр, который имеет такой же размер, как центральная часть колеса, установил добавочные сегменты удалил всю толщину вокруг их, так что все что осталось Вы видите на скриншоте. Просто плоский пучок полигонов, сформированный как кусок диска.

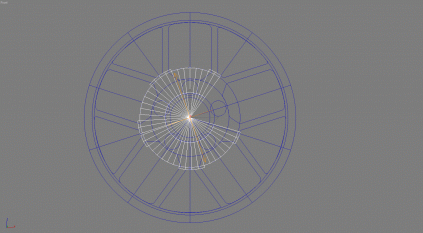

Добавим пару модификаторов симметрии (Symmetry).

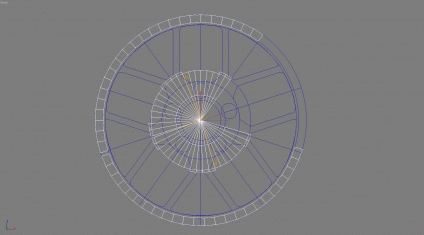

Добавим трубу, которая имеет такой же вырез, как первая созданная нами часть диска.

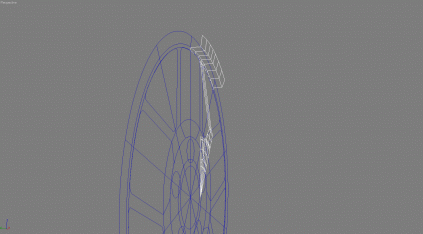

Добавим пару соединений (Connects) на уровне подобъектов ребер. Экструдируем их, чтобы сделать начало «вилки».

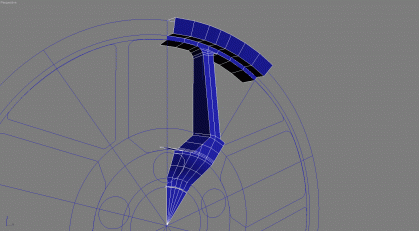

Соединим центральную часть с внешней частью «вилкой».

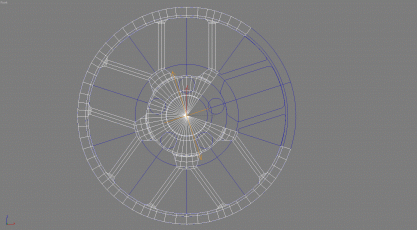

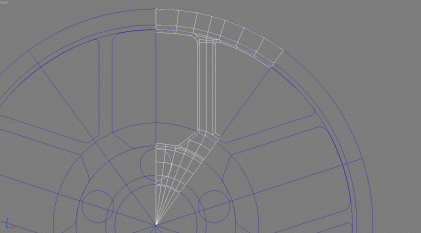

Уточняем одну часть, используя Connect; скриншот показывает всю модель с включенным модификатором симметрии. Вся эта часть пока плоская, так что нам нужно отредактировать ее в третьем измерении – глубине.

Вся настройка на чувствах, я не измерял ничего, и не пытался сделать очень похоже на оригинал, просто грубый эквивалент.

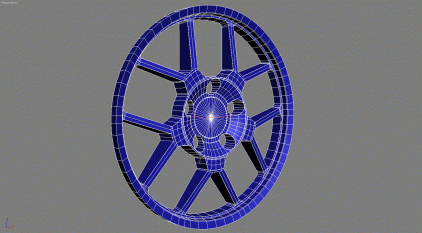

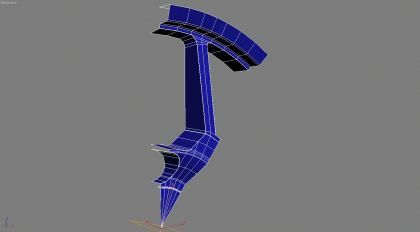

Экструдируем некоторые ребра и настраиваем вершины, чтобы придать глубину.

… и с модификатором симметрии.

Мне понравилась форма, и теперь я начал делать фаски всех ребер, которые должны быть острыми после применения модификатора MeshSmooth.

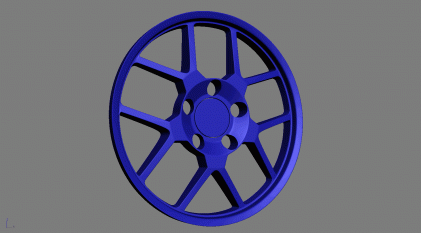

Применим модификатор MeshSmooth. Начинает что-то прорисовываться!

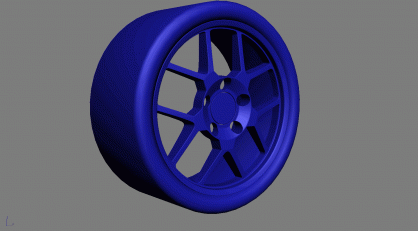

Создадим трубу, функция которой – основа шины.

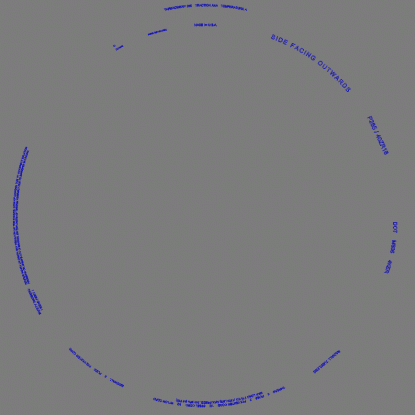

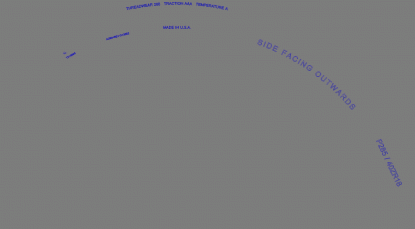

Добавим текст (весь текст с примененным модификатором Bevel и затем модификатором Bend) на колесо. Т.к. тест имеет очень маленькие детали я не захотел использовать битовую карту, а на самом деле смоделировал все.

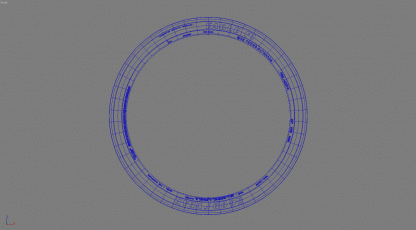

Вот основа шины со всем текстом на ней и текстом ‘GoodYear’ и ‘Eagle F1’ (которые я сделал в Illustrator и импортировал).

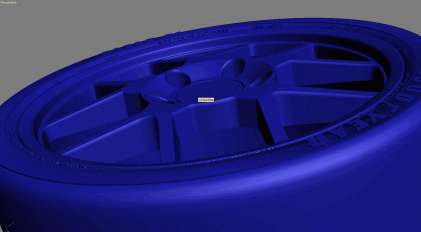

Теперь со всеми деталями и под углом камеры выглядит более похоже на шаблонное фото.

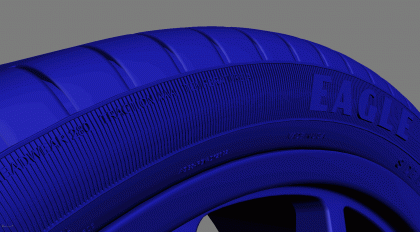

Приближенное колесо с добавленной нарезкой.

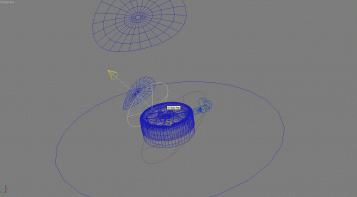

Освещение, текстурирование и визуализация.

Теперь все моделирование сделано ( я всегда сначала все моделирую, затем начинаю освещать и текстурировать), мы можем начать визуализацию. Просто чтобы похихикать я сделал тестовую визуализацию. Я использую Brazil R/S почти для всего, что я делаю, так и в этом случае я перешел к Render Pass Control, и выбрал Off-White Plaster (80% grey) чтобы можно было увидеть все ошибки моделирования и общие свойства поверхности.

Выглядит неплохо, но как обычно имеет множество недостатков:

— ‘E’ в слове GoodYear имеет двойные грани (видите довольно специфичные артефакты визуализации);
— Eagle F1 и GoodYear не изогнуты по шине, они изогнуты по форме, но не с «выпуклостью»;
— Eagle F1 и GoodYear слишком маленькие, они вытянуты;
— нет резиновых точек – цилиндриков, которые всегда присутствуют на новых шинах;
— Некоторый текс слишком высокий;
— Нет воздушного клапана.

Все эти вещи легко исправить (но здесь я почему-то изменил угол камеры, не знаю почему):

Пара тестов резины: сначала материал…

…второй с большим значением отражений…

…третий с добавочным освещением…

…и комбинация второго и третьего…

…и как это будет выглядеть с текстом и нарезкой.

Тест материала для клапана.

Первый тест материала диска и центрального лого Shelby.

Второй тест материала диска, отличается тем, что к Лого применена карта неровностей (bump) и большим контрастом металла. Внутренний материал – черная краска.

Это сделало более наглядным, что я сделал 5 дырок для гаек в неверных местах. Так что я повернул их на 36 градусов, на их правильное место. Также я изменил материал черной краски для внутренних частей.

А теперь все вместе. Металл слишком слоистый, внешнее кольцо имеет немного странное (я подразумеваю очень странное) UVW картирование. Также слишком мало контраста в резине.
