Основное достоинство NVIDIA Quadro Plex — визуализация и отображение огромных разрешений на мульти-дисплейных и мульти-проекторных системах. Благодаря таким системам можно отображать изображения в разрешении до 4К и выше.
Одна VCS NVIDIA Quadro Plex 2200 D2 позволяет отобразить картинку в разрешении 4К, а благодаря масштабированию можно увеличивать разрешение до 8К. Главное место чтобы было.
Разрешение 4К и его реализация на больших дисплеях
Для начала давайте рассмотрим, в чем заключается различие разрешений Full HD и 4K. Само разрешение Full HD составляет 1920х1080 точек с чересстрочной или прогрессивной разверткой. Разрешение 4К — примерно 4000х2000 точек. т.е. В 4 раза больше чем Full HD.

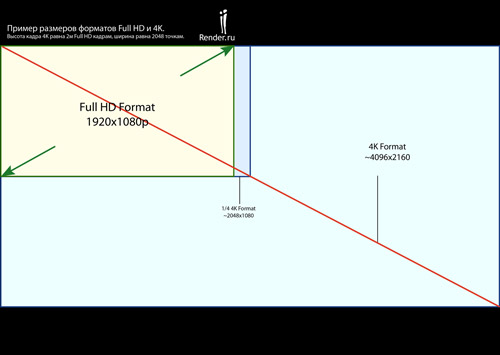

Пример соотношения разрешений Full HD и кинематографического кадра в разрешении 4K — здесь для примера взят Academy Projection 35 mm frame.
Но обычные дисплеи поддерживают разрешение 1920х1080, при создании из таких дисплеев мультисистемы, разрешение, формируемое ими, может составлять примерно (для 4х дисплеев формата Full HD) 3840х2160 пикселей.
Соотношение сторон кадров Fuill HD и сформированного их 4х кадров Full HD с увеличением по ширине кадра 4К.
А теперь встает вопрос, как ранее это реализовывалось при отображении таких больших изображений и на множестве дисплеев?
Ранее с помощью специальных систем с несколькими проекторами и программным обеспечением формировалось изображение. При этом это было достаточно тяжело в настройке и эксплуатации. Ведь не всегда удается сразу достичь требуемых результатов.
Сейчас, с помощью одной рабочей станции и NVIDIA Quadro Plex эту проблему стало решать намного проще. При этом сама система (ОС) и все приложения работают не с 4мя дисплеями, а как с одним. Это достигается за счет режима SLI Mosaic Mode.

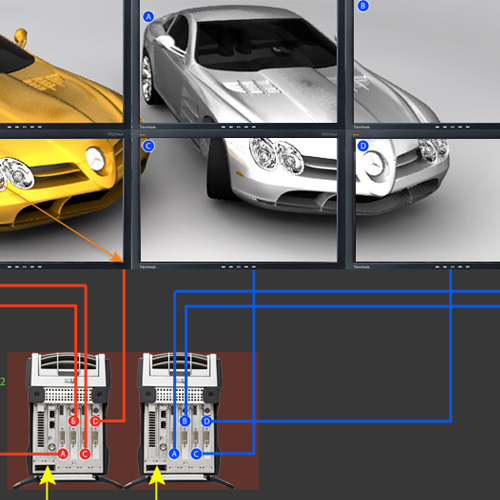

Примеры реализации 4К и 8К изображений с помощью мульти-дисплейных систем из 4х и 8ми Full HD мониторов, 1 и 2х систем NVIDIA Quadro Plex 2200 D2.

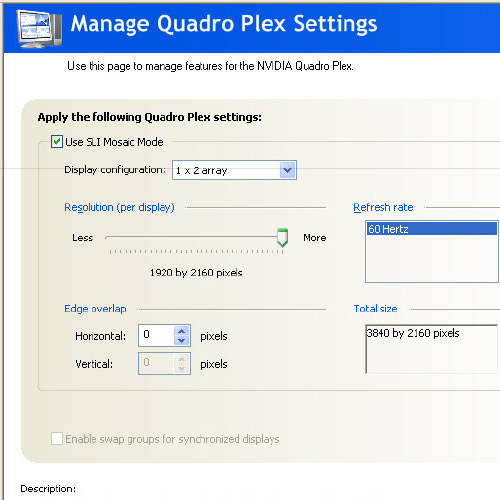

Страница настроек драйвера для NVIDIA Quadro Plex. Как видите, система видит 1 дисплей, а не 4.
С помощью удобной настройки драйвера NVIDIA не составит никакого труда настроить систему и начать немедленно работать с ней.
Когда требуется увеличивать разрешение и применить несколько VCS Quadro Plex нужно их между собой объединить. При этом каждая VCS Quadro Plex должна быть подключена к рабочей станции через HIC(host interface card) карту, устанавливаемую в PCI-E слот. Вообще можно продолжить использовать один из Quadro Plex. Для отображения изображений, а другую для расчетов и визуализации, тогда мы получаем возможность переложить на одну из систем исключительно расчеты. Остается только все это скомбинировать.
Еще одной отличительной особенностью систем NVIDIA Quadro Plex является наличие возможности более мощной системы фильтрации и сглаживания — например в NVIDIA Quadro Plex 2200 D2 уже применяется 64х FSAA в режиме SLI. А в модели D4, где используется ГПУ NVIDIA Quadro FX 4700 x2, фильтрация достигает 128х FSAA в режиме SLI.
Если вы решились использовать VCS NVIDIA Quadro Plex для визуализации, а расчеты проводить с помощью приложений написанных с применением NVIDIA CUDA. Вы можете в таком случае использовать такую комбинацию, предложенную мне представителями NVIDIA. Подключаете 4К проектор (можно и монитор) или мульти-дисплейную систему к NVIDIA Quadro Plex, а все расчеты ведутся на серверном варианте NVIDIA Tesla S1070, которая также может быть отмасштабирована до нескольких штук. Также Tesla не обременяется задачами на обработку изображений и их вывод, данные системы выполняют исключительно расчеты, что непременно сказывается на производительности.

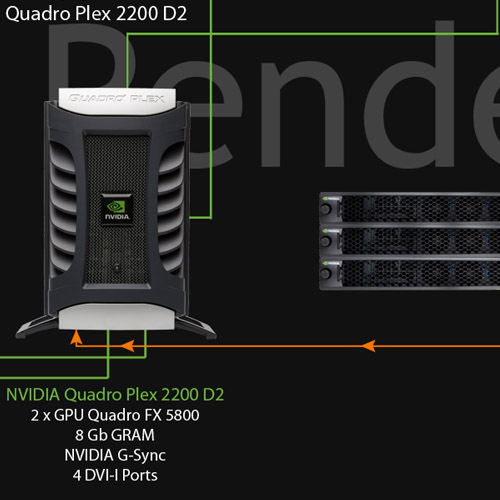

Пример применения комбинации 1 NVIDIA Quadro Plex 2200 D2, и 3х NVIDIA Tesla S1070 для выполнения расчетов и визуализации модели.
При этом надо учитывать, что все потоки данных, как на обработку, так и на визуализацию выполняются через хост-систему – рабочую станцию или сервер. И необходимо позаботиться о достаточно быстрой передаче данных через шины PCI-E.
Одно разочаровывает — цена, $10 000 и выше, далеко не всем по карману, особенно рядовым пользователям, да и зачем? Однако еще необходимо учитывать то, что данные системы предназначены далеко не для выполнения визуализации окон проекций в 3ds Max или Maya. А намного шире — в первую очередь для научных исследований, симуляции и других направлений. А также для управления и отображения больших изображений на презентациях и в других областях. При применении комбинаций состоящих из Quadro Plex и Tesla можно достичь высокой производительности в самых сложных расчетах, требующих большой производительности.
